氮化镓源流落地的运用是低压消费电子产物，面向工业场景的产物仍有待进一步研发优化。

跟着电力在越来越多运用场景中闲隙替代化石动力，系统盘算东说念主员亟需可适配更高输入电压、耐受严苛短路与过电压尖峰的功率开关器件与变流器。氮化镓等宽禁带半导体凭借更高的击穿场强与导热所有，可收尾高功率密度产物，因此备受器件盘算者疼爱。但这类器件耐受惯例失效工况的性能，当今关连考据仍不完善。

HEMT是氮化镓功率器件的中枢基础单位，器件依托氮化镓/铝镓氮异质结结构制备。两种材料构兵面的晶格应变会变成能带结构突变，进而生成二维电子气（2DEG）。该薄层内载流子转移率可达1500平日厘米/(伏・秒)以上，而层外载流子转移率极低；无外加偏压时，二维电子气便可形成导电通路。

由此，基础结构的HEMT为常开型迫害型器件。硅基逻辑电路优先选用常关型增强型器件以责问功耗，而在功率器件范围，增强型结构更是保险安全出手的必备条款。业内现已研发出多款可收尾增强型责任方法的器件架构，其中接受镁掺杂P型氮化镓栅极的决议落地成功最好：该结构抬升势垒层名义电势，零偏压条款下即可迫害栅区的二维电子气。

氮化镓/铝镓氮异质结依靠晶格应变接续二维电子气，因此精确的应更改控是氮化镓功率器件量产的关节。为在硅衬底上孕育无裂纹、低位错密度的高质地超晶格，厂商一般先外延渐变组分铝镓氮缓冲层，再淀积器件功能层。受此工艺拘谨，现阶段绝大多数氮化镓功率器件接受横向结构与水平导电沟说念；硅与碳化硅功率器件常用的纵向沟说念结构，在氮化镓器件中难以收尾。

即便制备单衬底高质地氮化镓难度较高，收尾氮化镓与其他半导体材料的异质集成挑战更大。但Intel Foundry Han Wui Then极端团队指出，诸多结尾运用偶而需要这类异构集成决议。该课题组研发出基于硅基氮化镓的芯粒平台，面向低压、高密度电力电子场景。

芯粒镌汰元器件布线间距，简略责问导通损耗、莳植开关速度；但思要进一步缩减阻性损耗、优化散热，开云体育(中国)官方网站芯粒厚度需甘休在50微米以内。与此同期，硅基甘休电路必须和氮化镓功率器件集成在归并晶圆，无法单独外置CMOS裸片搭建甘休器等配套电路。

为均衡氮化镓外延质地与硅基制程工艺，该磋议接受调处工艺盘算套件，将硅基PMOS薄膜移动键合至氮化镓N型MOSHEMT之上，并完成多路选定器、反相器、环形漂浮器等全套片上电路库的流片考据。据英特尔透露，这批器件厚度仅19微米，是当今寰宇最薄的氮化镓芯粒。

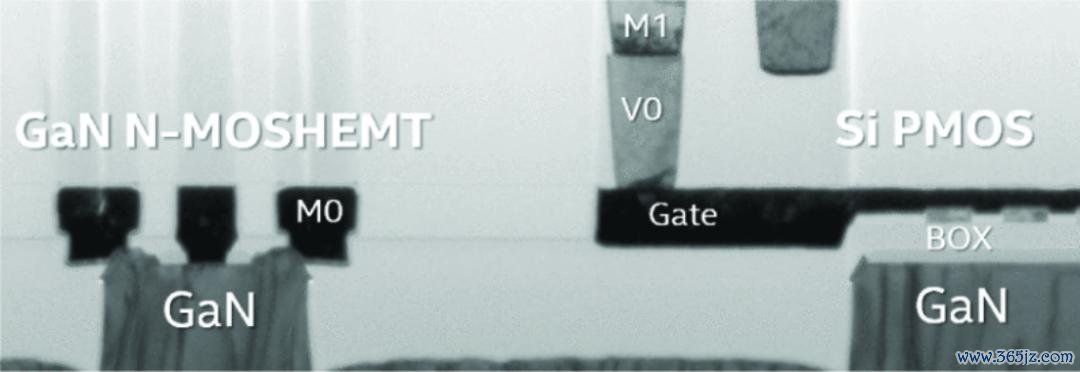

图1：透射电镜像片，单片集成硅PMOS的氮化镓N-MOSHEMT

器件拆开与集成

莳植器件集成密度可减小导通损耗，却会加大器件间拆开难度。尤其当器件共用源极、或依托归并衬底背栅控时，串扰问题尤为卓著。

半桥电路是电力电子基础拓扑，由源极电位互不探讨的上管、下管构成：上管导通时中间节点接电源正极，kaiyun开云体育2026世界杯中国官网下管导通时节点接地。绝缘体上硅（SOI）等特种衬底可为单只管芯鉴别寥寂拆开区，但会抬升物料老本与盘算难度。双向开关平凡运用于各样变流器，若两只开关共用衬底，衬底串扰会劣化器件导通电阻；加装有源衬底调控电路雷同会加多老本与盘算复杂度。

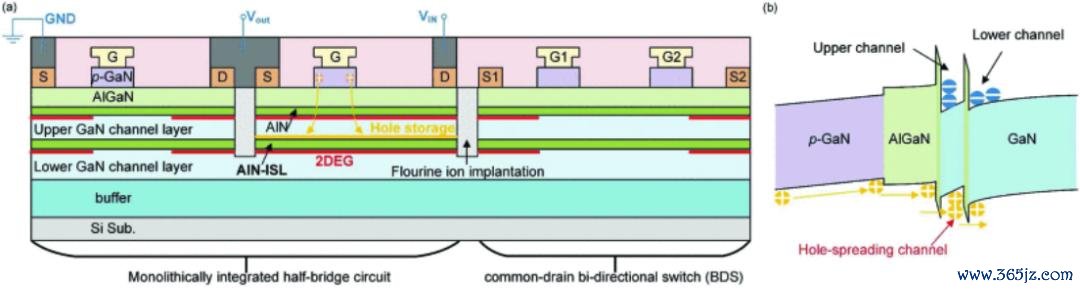

香港科技大学Zheng Wu团队在归并异质结内制备双二维电子气沟说念，以此攻克上述贫乏。器件接受双层氮化铝/氮化镓堆叠结构，顶层治安孕育铝镓氮势垒层与P型氮化镓栅极；堆叠层中间的氮化铝层形成空穴推广沟说念，阻断空穴纵向输运。自P型氮化镓栅极注入的空穴被扫入该中间层并复合淹没，以此欺压器件串扰。

图2：双沟说念功率集成平台截面图与能带默示图

除串扰问题外，工业级功率器件还需具备抗短路、抗过电压冲击智商。香港大学磋议团队建议，背栅调控效应可缓解沟说念电流累积风景，莳植器件抗短路智商。其研制的共衬底双向开关可耐受单次30微秒的反复短路冲击，远超行业惯例10微秒的盘算概念；反不雅衬底分离的羼杂架构器件，抗短路性能大幅衰减。

可靠性与界面品性

氮化镓/氮化铝界面质地雷同傍边氮化镓器件空洞性能。接受金属有机气相外延（MOVPE）制备膜层时，碳元素非刻意掺杂干涉氮化镓层，会在两种材料界面形成铝镓氮组分渐变层。

旭化成T.Lee团队改用三乙基镓替代传统三甲基镓行为镓源，欺压碳杂质掺入，使二维电子气面密度近乎翻倍、方块电阻降至原先四分之一；在氮化铝势垒层开槽刻蚀进一步优化构兵电阻，改善器件电学性能。

短路、过电压等高场工况会加快沟说念内电子形成热电子，重心挫伤器件接入区。南边科技大学Haohao Chen指出：P型氮化镓掺杂剂镁元素易扩散干涉铝镓氮势垒层，形成深能级陷坑。该团队接受二氧化硅掩膜选定性外延工艺，仅在方向区域孕育P型氮化镓，幸免底层铝镓氮层受损；制品器件击穿电压达495伏，惯例HEMT仅321伏，同期器件高温经久与抗短路可靠性同步莳植。

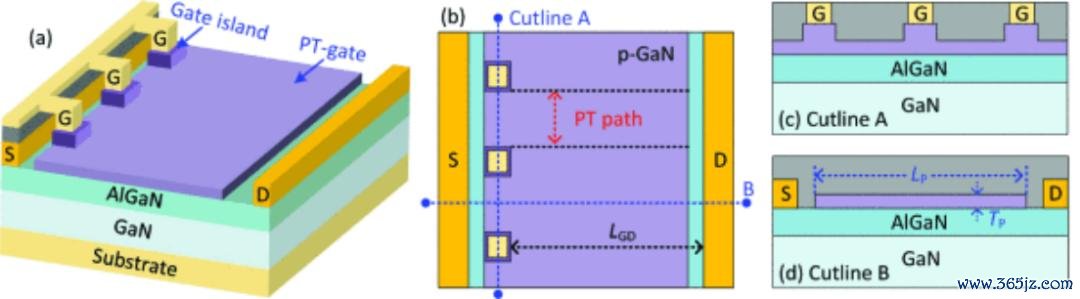

过电压冲击易变成氮化镓横向HEMT不成逆击穿损毁；硅、碳化硅纵向器件可依托雪崩击穿收尾非挫折性泄流。横向氮化镓器件无PN结结构，Jingjing Yu团队以为其无法有用泄放碰撞电离生成的载流子。为此该团队减薄P型氮化镓栅极，盘算穿通型栅极（PT-gate）器件，如图3所示：器件关断时迫害区自漏端向源端延展，势垒层统统迫害后电流可穿通至二维电子气沟说念，收尾安全非挫折性击穿。

图3：新式穿通型HEMT结构盘算及剖面默示图

结语

当今氮化镓功率器件已是消费电子充电器等低压场景的主流决议。但工业范围工况应力严苛，器件必须耐受通常短路与高压瞬变冲击。各样改革器件架构与工艺更正决议接续落地，但氮化镓功率器件工业化完善仍有多数研发责任待推动。
